Inwentaryzacja budowlana 3D Kościoła św. Ducha w Tychach
Inwentaryzacja budowlana 3D kościoła św. Ducha w Tychach została wykonana przez nasze biuro w celu wykonania projektu renowacji poddasza zabytkowego kościoła pw. Ducha Świętego w Tychach. Znajduje się przy ul. Myśliwskiej 43 w Tychach. Kościół pw. Ducha Świętego to wyjątkowy przykład architektury sakralnej przełomu lat 70. i 80. XX wieku. W każdym aspekcie to unikatowy w swojej formie, rozwiązaniach przestrzennych i detalu obiekt sakralny. W grudniu 2019 roku kościół został objęty ochroną konserwatorską poprzez wpis do rejestru zabytków województwa śląskiego.
Kościół p.w. św. Ducha – skanowanie 3D niezwykłego dzieła architektonicznego
Kościół pw. Ducha Świętego w Tychach-Żwakowie to jedna z najbardziej rozpoznawalnych współczesnych świątyń na Górnym Śląsku. Został zaprojektowany przez wybitnego architekta Stanisława Niemczyka. Wzniesiony w latach 80. XX wieku jako wotum wdzięczności za pontyfikat Jan Paweł II.
Bryła kościoła przywodzi na myśl rozpięty namiot – symbol biblijnego „Namiotu Spotkania”, ale też wędrówki i wspólnoty. Jednocześnie architekt świadomie nawiązał do tradycji dawnych, drewnianych kościołów Małopolski i Śląska. Dominują tu rozległe, strome połacie dachowe, które nadają budowli monumentalny, a zarazem organiczny charakter.

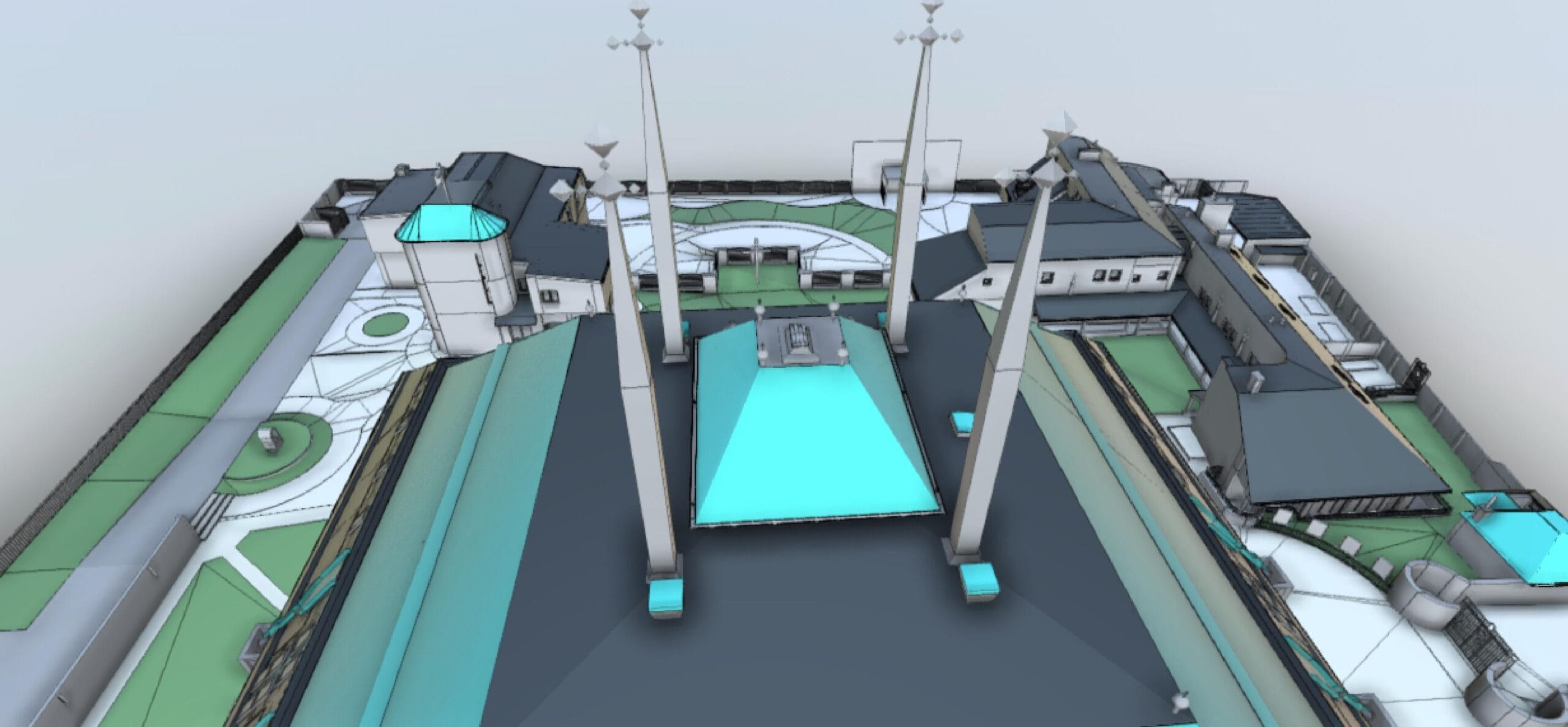

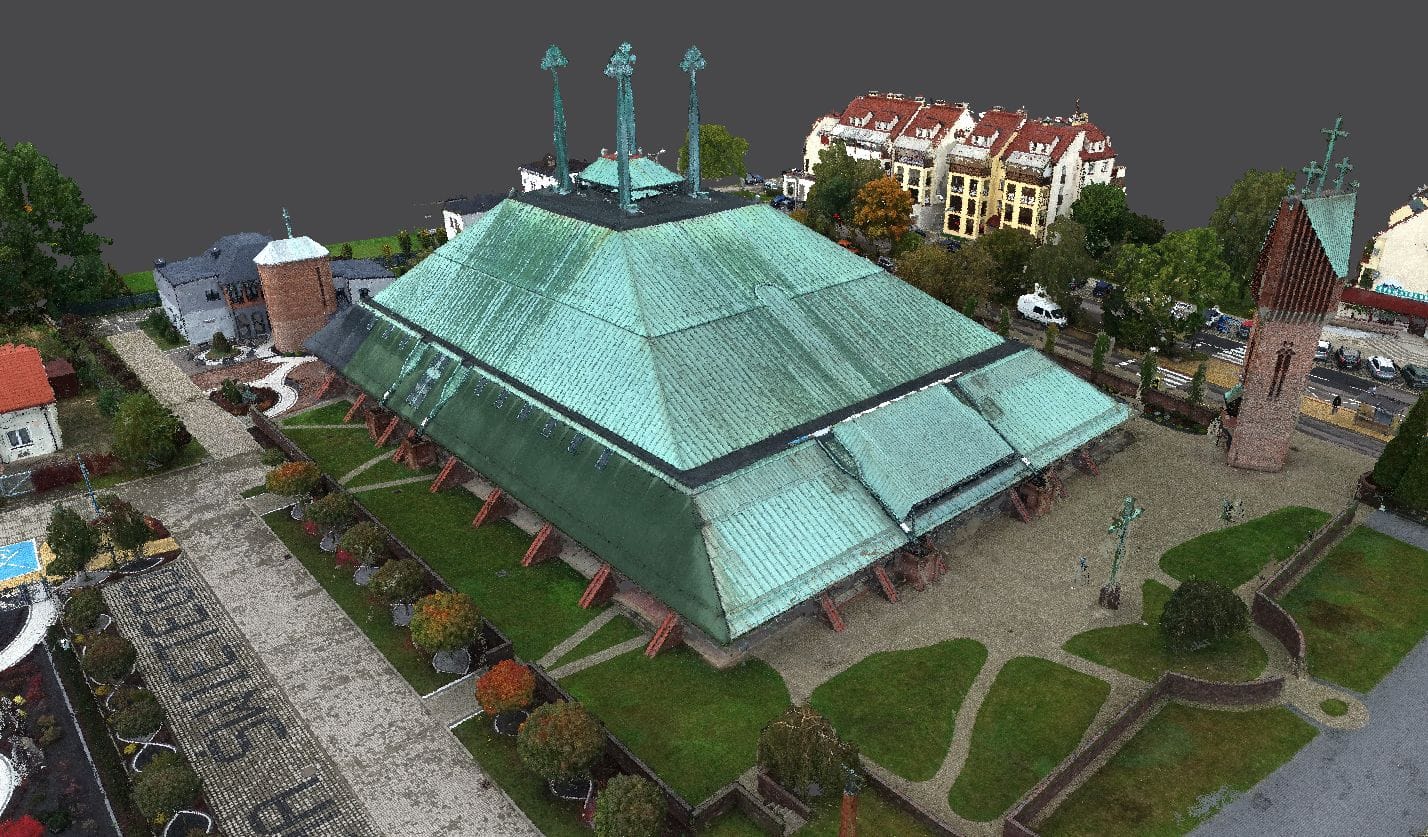

Na kalenicy wznoszą się cztery smukłe wieżyczki zwieńczone charakterystycznymi krzyżami – detalem często stosowanym przez architekta Stanisława Niemczyka. Wysokość położenia krzyży oraz brak możliwości wejścia na dach wymusił użycie techniki fotogrametrycznej UAV do sprawdzenia geometrii dachu z zewnątrz w celu wykonania inwentaryzacji architektonicznej 3D.

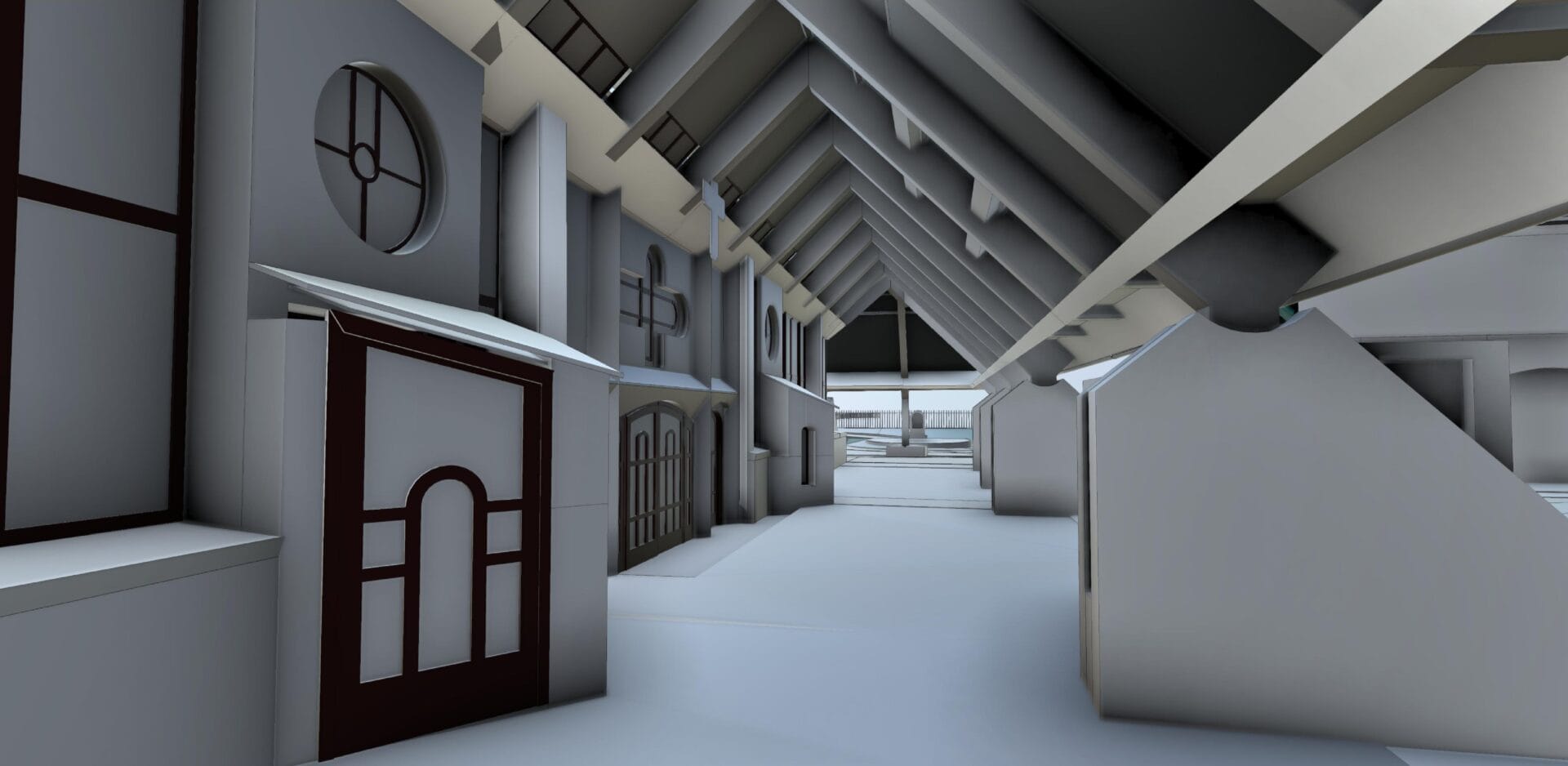

Świątynię otaczają podcienia, wyraźnie inspirowane tzw. sobotami – zadaszonymi obejściami typowymi dla historycznej architektury drewnianej.
Obok kościoła stoi wolnostojąca dzwonnica, przypominająca włoską kampanilę, co dodatkowo podkreśla autonomiczność i symbolikę przestrzeni. Cały kompleks otacza mur, który w wymiarze symbolicznym i praktycznym oddziela przestrzeń sacrum od codzienności.
Idea i koncepcja kościoła – znaczenie dla inwentaryzacji architektonicznej
Wnętrze świątyni zachwyca intensywną kolorystyką i monumentalnymi polichromiami autorstwa Jerzego Nowosielskiego. Charakterystyczny styl artysty – syntetyczne formy, mocne barwy i inspiracje ikoną bizantyjską – sprawia, że realizacja w Tychach należy do najważniejszych przykładów współczesnej sztuki sakralnej w Polsce. Dzięki temu miasto może poszczycić się dziełem twórcy uznawanego za jednego z najwybitniejszych polskich artystów drugiej połowy XX wieku. Tak szczególny obiekt zasługuje na najwyższą możliwą formę digitalizacji 3D, z dbałością o każdy detal.
Koncepcja budowy architektonicznej kościoła św. Ducha w Tychach
Stanisław Niemczyk oparł swoją koncepcję na dwóch głównych źródłach inspiracji. Pierwszym była tradycja drewnianych kościołów charakterystycznych dla południowej Polski, w których dominującym elementem kompozycji jest rozbudowany, wyraźnie akcentowany dach.
Drugim odniesieniem były założenia reform liturgicznych wprowadzonych przez Sobór Watykański II. Architekt zaprojektował świątynię na planie centralnym, tak aby wierni mogli gromadzić się wokół ołtarza i aktywnie uczestniczyć w liturgii. Było to odejście od wcześniejszego modelu przestrzeni sakralnej, w którym kapłan i ołtarz pozostawali wyraźnie oddzieleni od zgromadzonych, obserwujących obrzędy z dystansu.
Kościół pw. Ducha Świętego w Tychach-Żwakowie swoją formą przypomina rozległy namiot – często zestawiany z tymi, które w pierwszych wiekach chrześcijaństwa wznosili pielgrzymi. Wnętrze tworzy jednorodną, szeroko otwartą przestrzeń, sprzyjającą poczuciu wspólnoty. Ceglane mury pozostają niemal niewidoczne, ukryte pod potężnym, czterospadowym dachem pokrytym blachą. Jego kalenicę wieńczą cztery smukłe wieżyczki zwieńczone ażurowymi krzyżami, które nadają bryle lekkości mimo jej monumentalnych rozmiarów. W centralnej części dachu umieszczono świetlik, przez który do środka wpada naturalne światło.
Promień przenika następnie przez przeszklony fragment posadzki w prezbiterium i dociera do kaplicy znajdującej się na dolnej kondygnacji. Ten przemyślany zabieg architektoniczny ma wymowę symboliczną – obrazuje przenikanie się sfery niebiańskiej i ziemskiej.
Inwentaryzacja budowlana wykonana metodą skanowania 3D, skanowania mobilnego i fotogrametrii

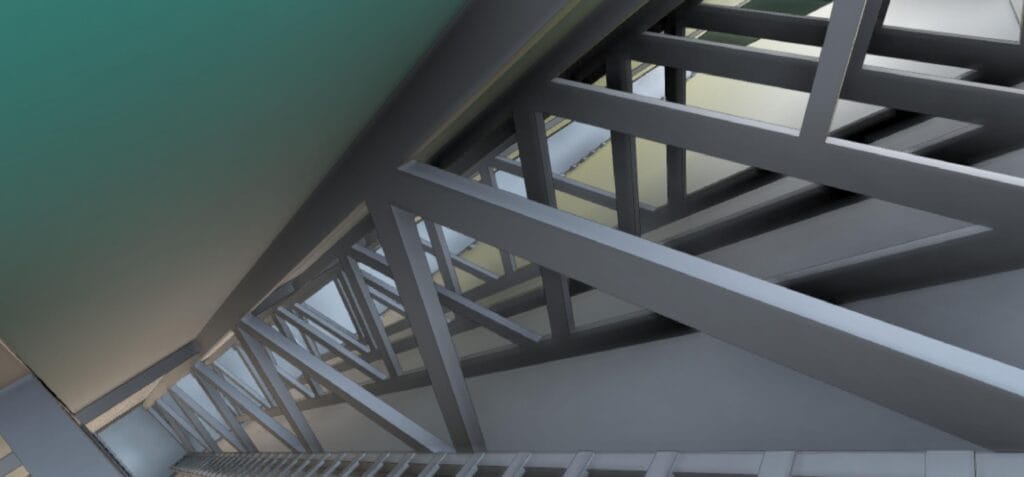

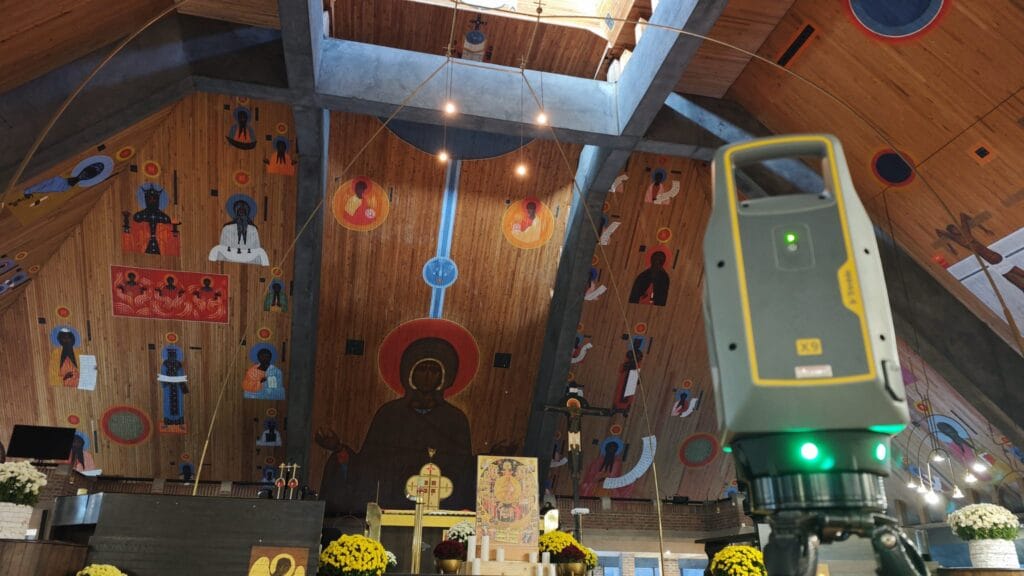

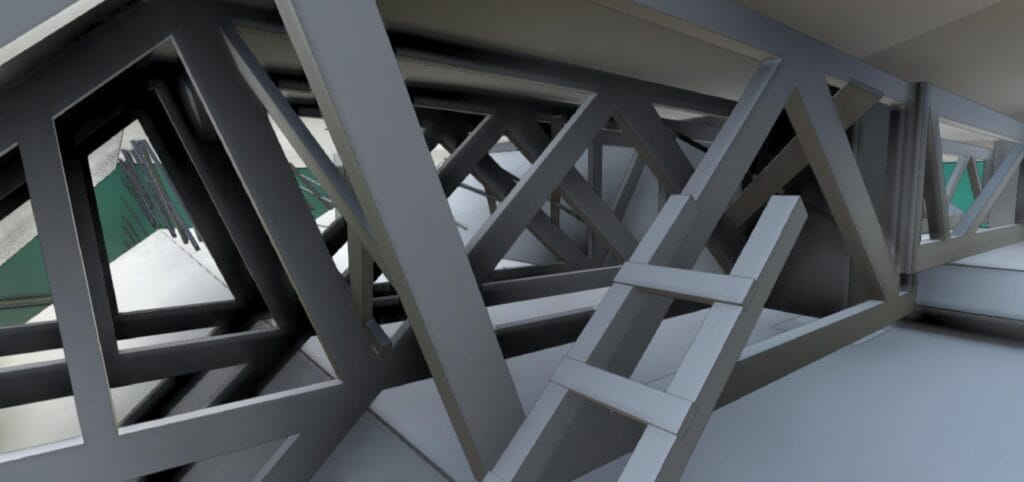

Opracowaniu dokumentacji architektonicznej tak dużego obiektu wymagało zastosowania najnowocześniejszych możliwych technik pomiarowych budynków. Oprócz skaningu laserowego 3D budynków klasycznymi skanerami naziemnymi Trimble X9, ZF Imager w realizacji wykorzystano skaner mobilny FDJ Trion, drony do pomiaru przestrzeni wewnątrz pod kopułą i dachu. W przestrzeni międzydachowej ze względu na bardzo małą ilość przestrzeni znakomicie sprawdził się skaner mobilny. Wykorzystano go do pomiarów więźby dachowej.

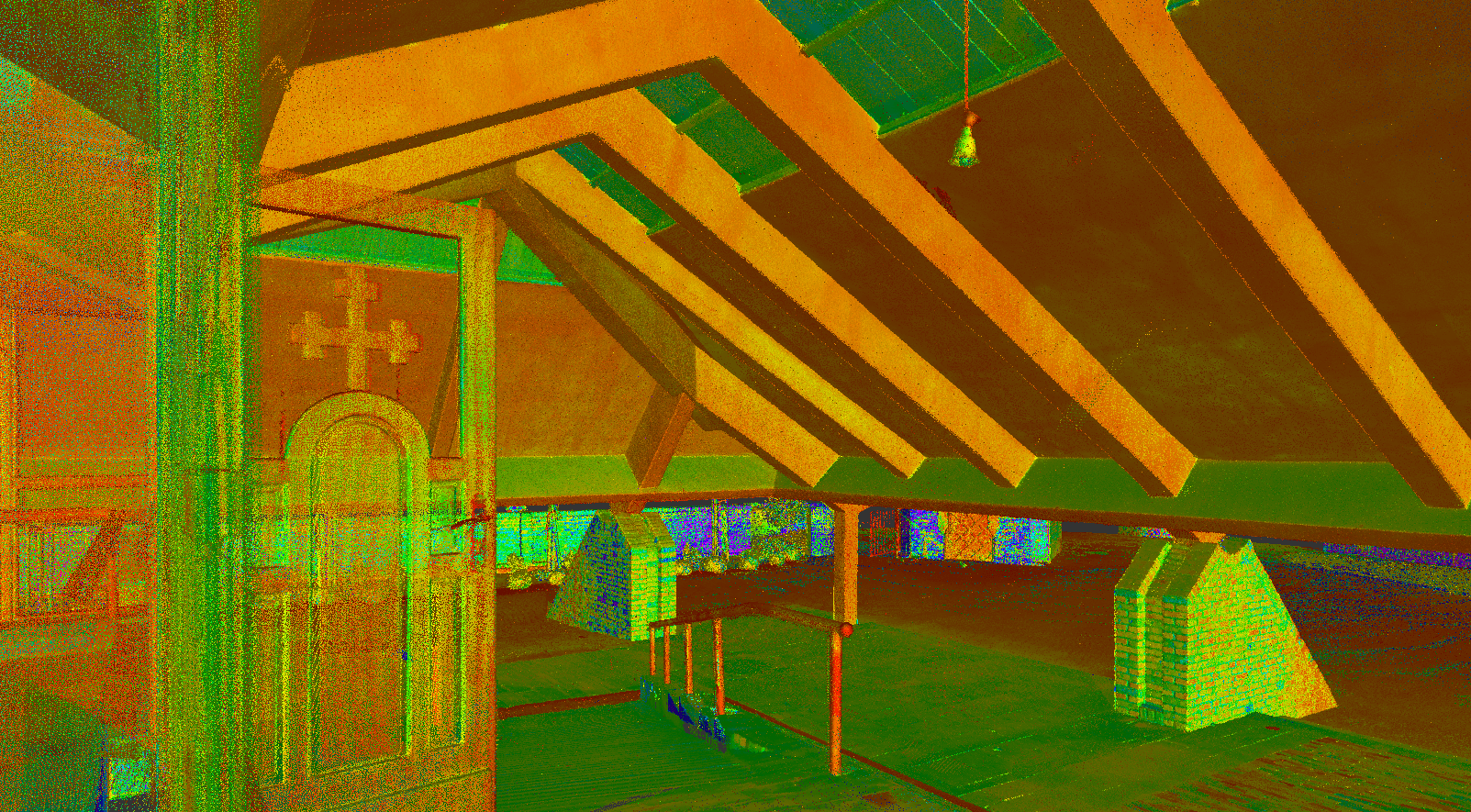

Chmury punktów powstałe ze wszystkich urządzeń poddano rejestracji uzyskując przestrzenny model 3D kościoła św. Ducha w Tychach. Tak przygotowane dane posłużyły jako wsad projektowy dla zadania jakim jest inwentaryzacja budowlana 3D.

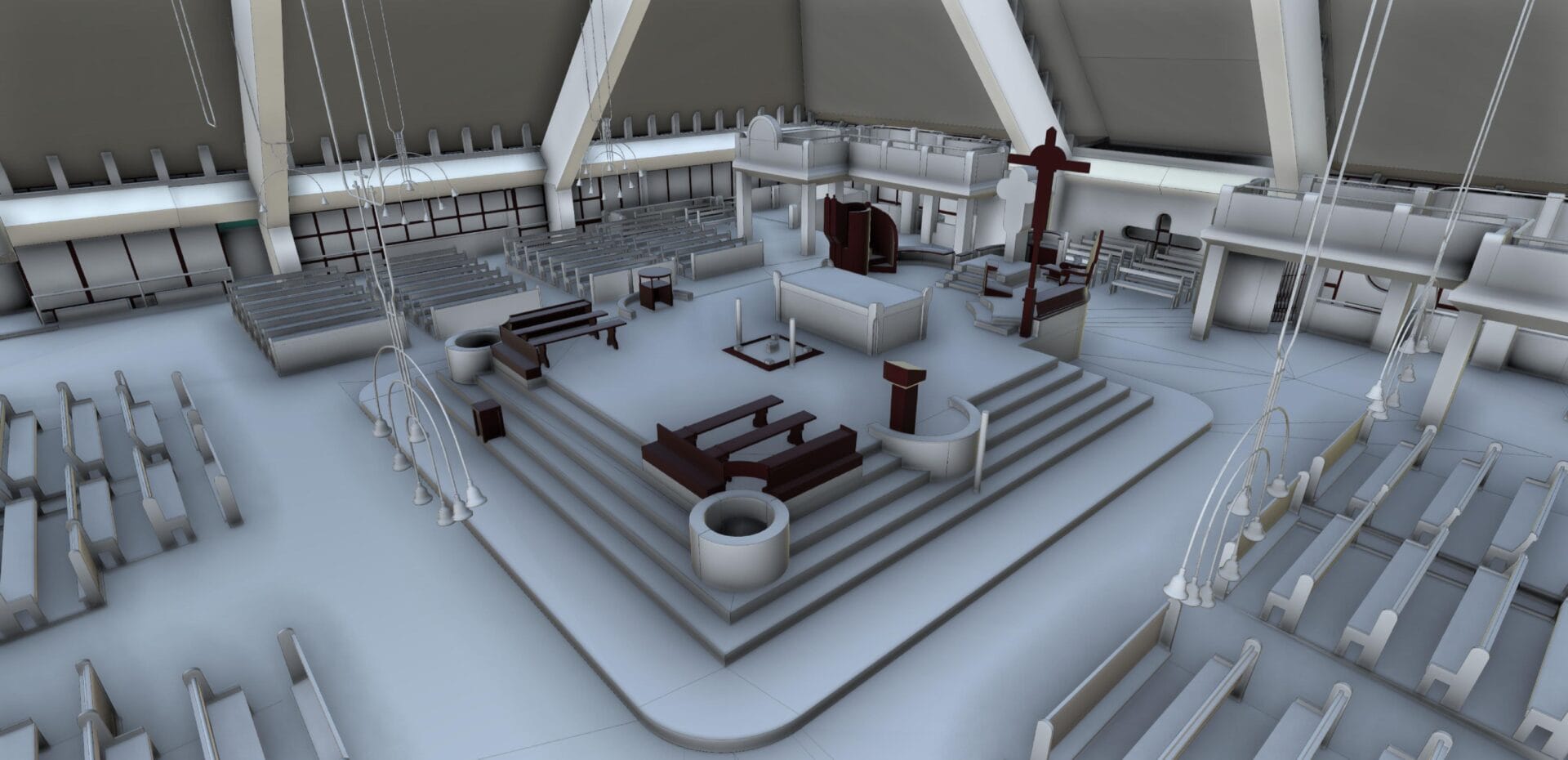

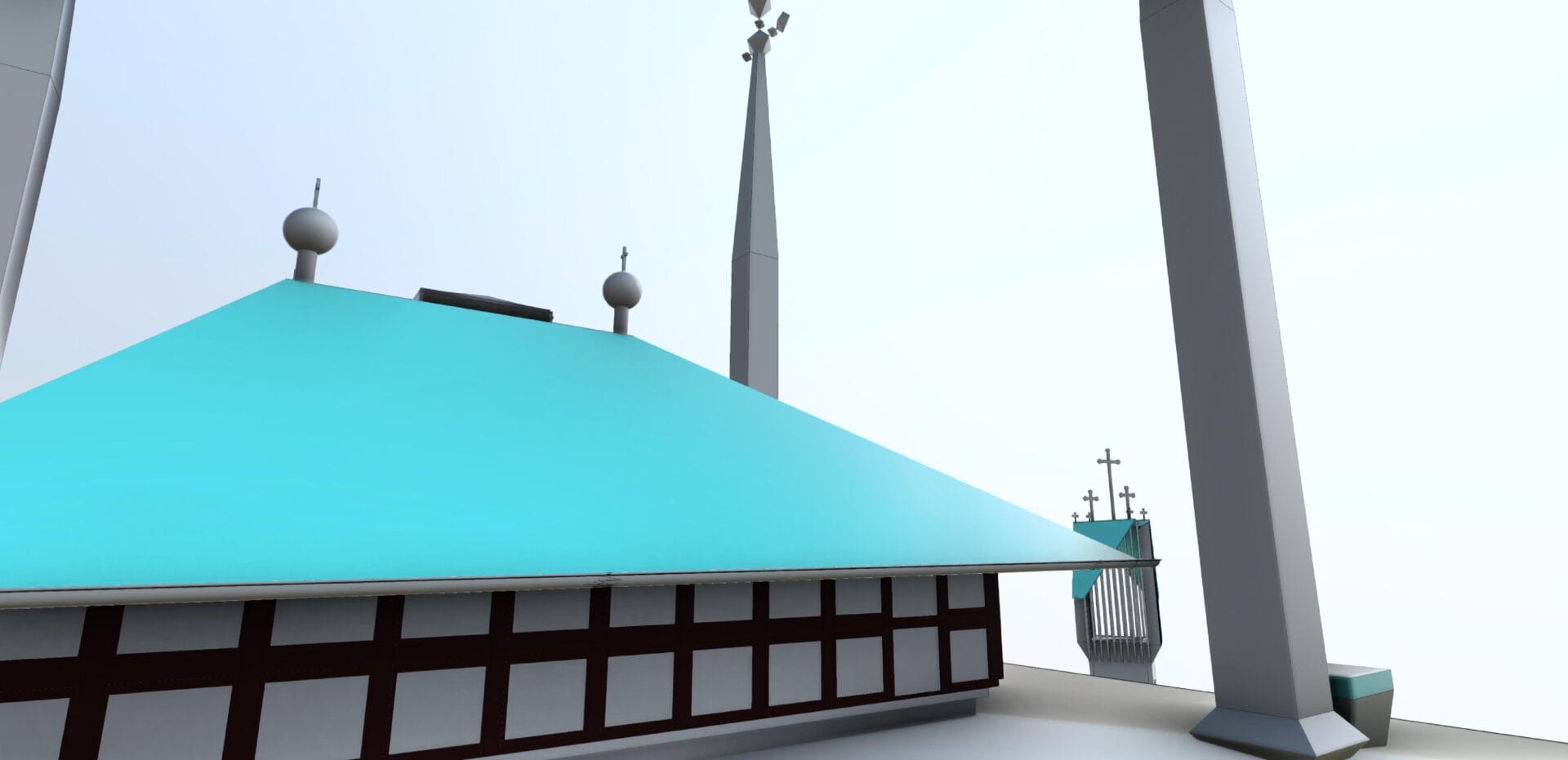

Przebudowa świetlika oprócz remontu dachu stanowiła jedno z najważniejszych założeń projektu inwentaryzacji budowlanej 3D. Aby zinwentaryzować świetlik wykorzystano specjalny wewnętrzny dron mapujący.

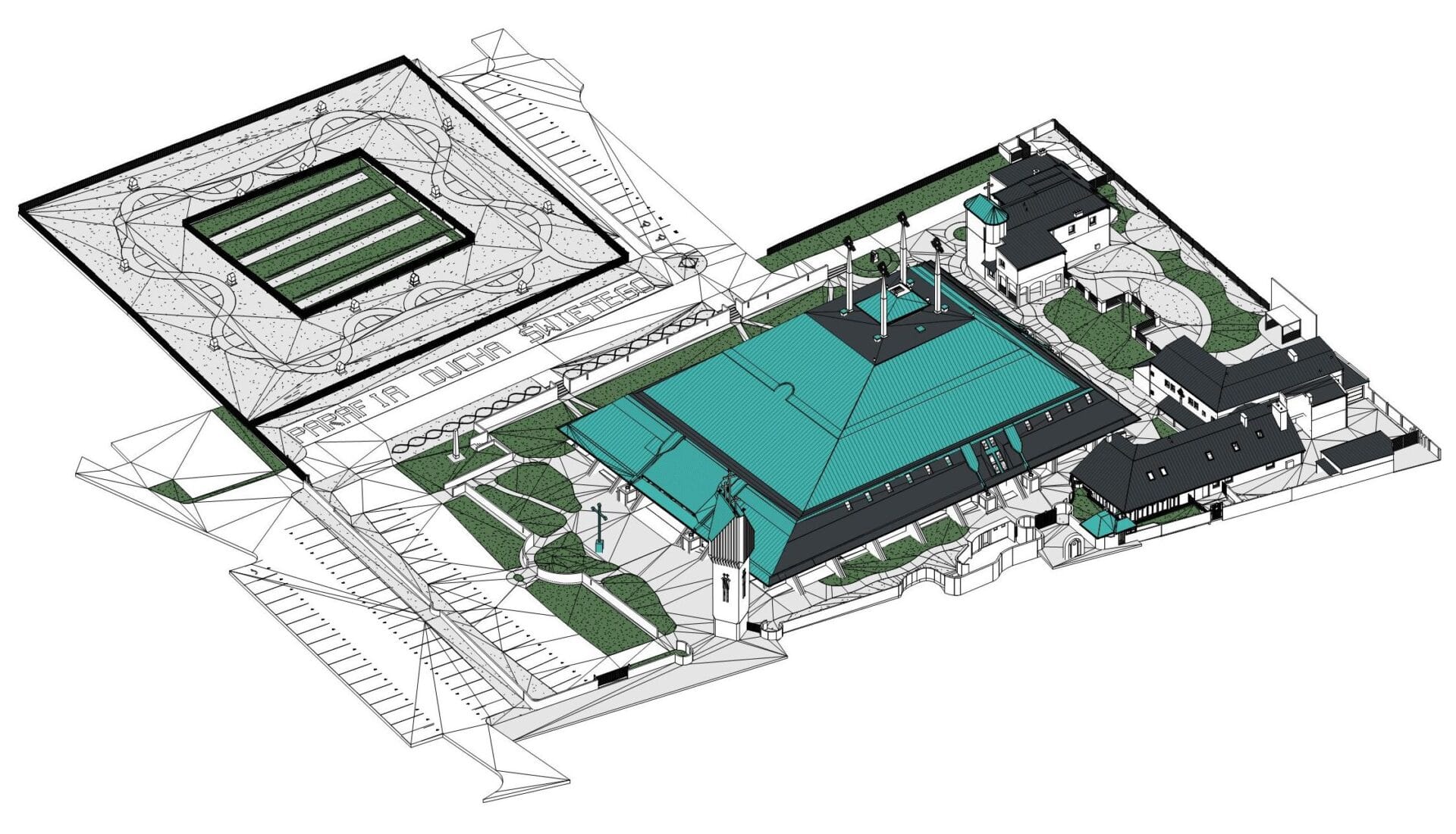

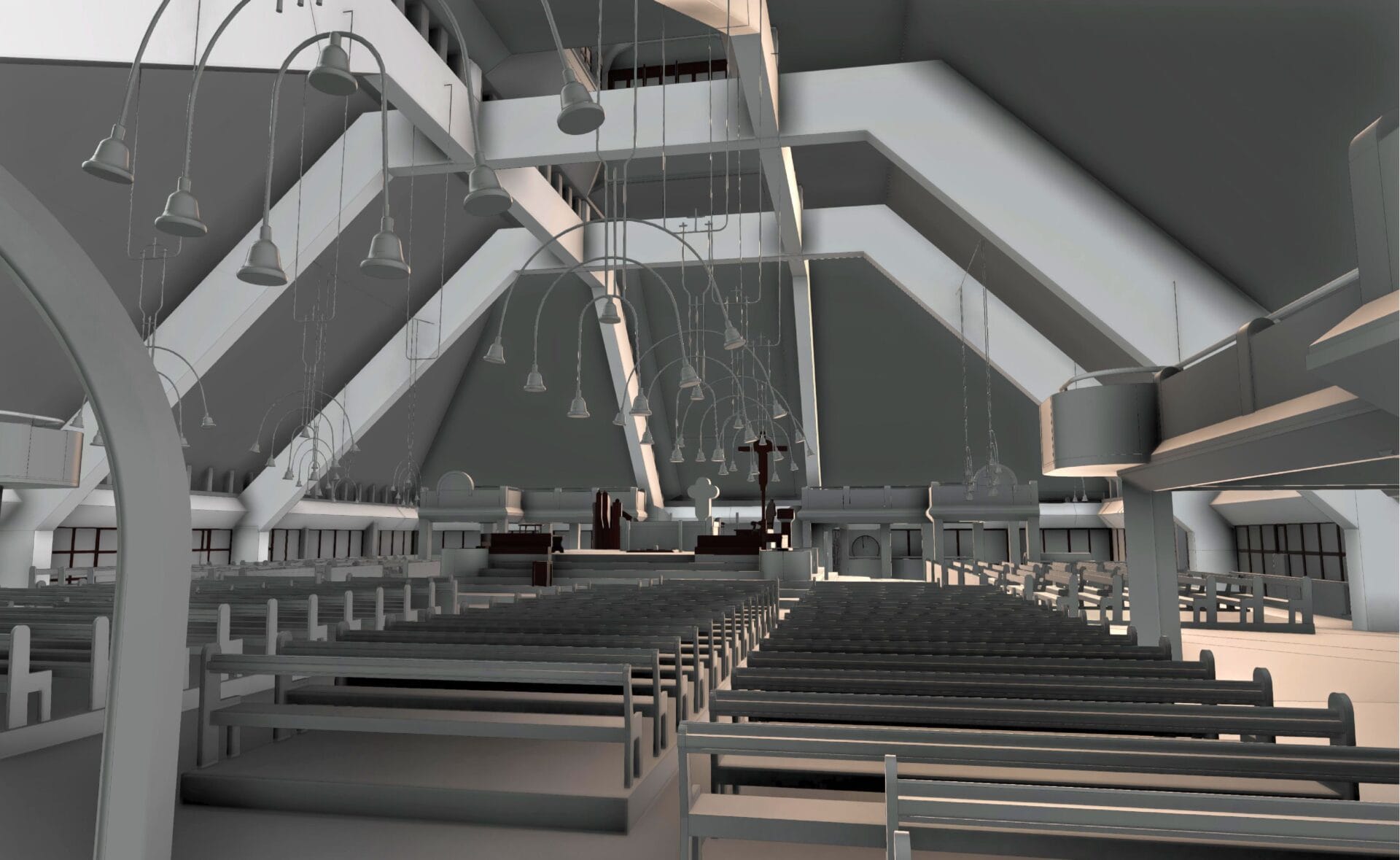

Zebrane dane w postaci chmur punktów przetworzono do postaci modelu 3D BIM kościoła. Inwentaryzacja budowlana 3D.

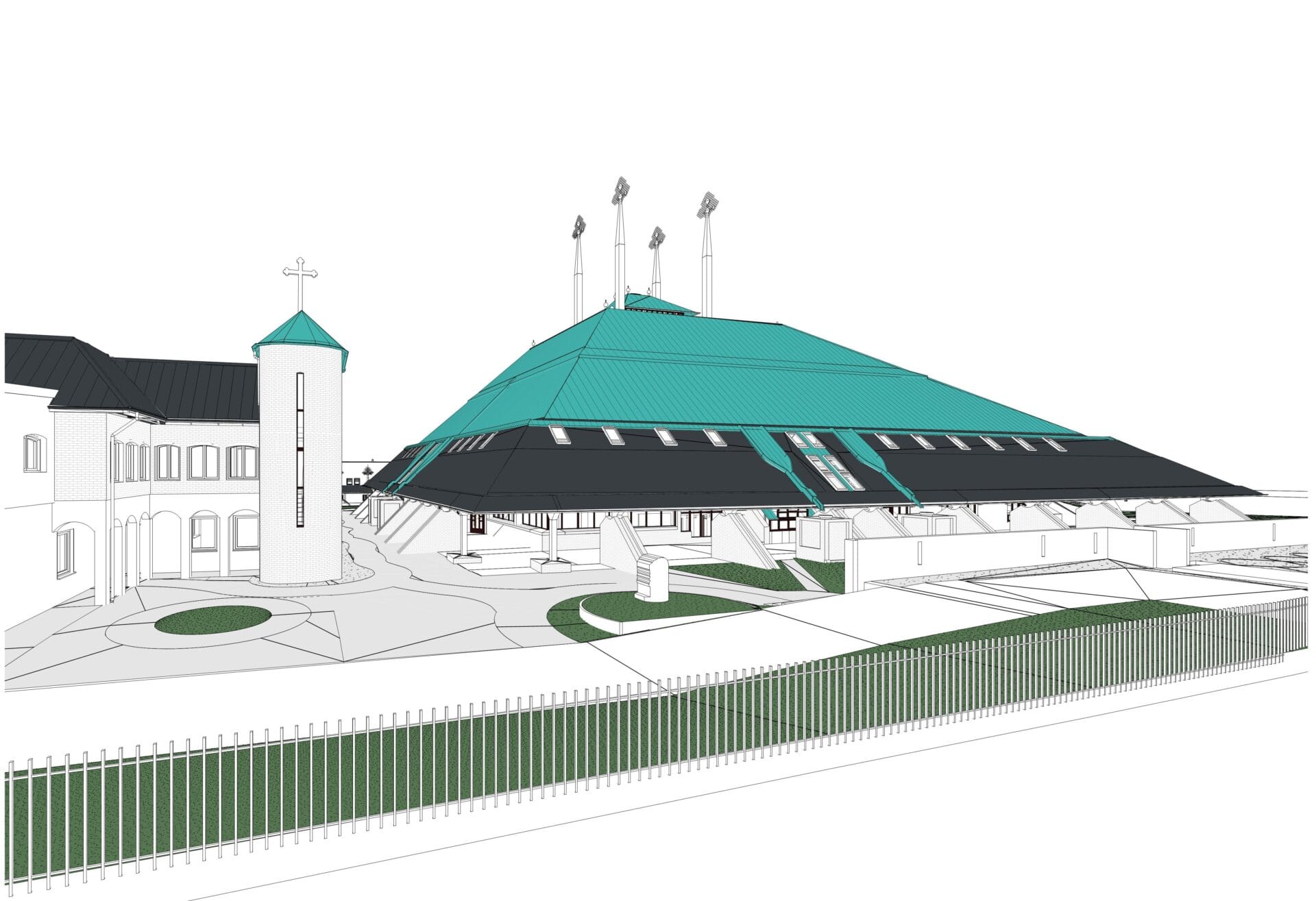

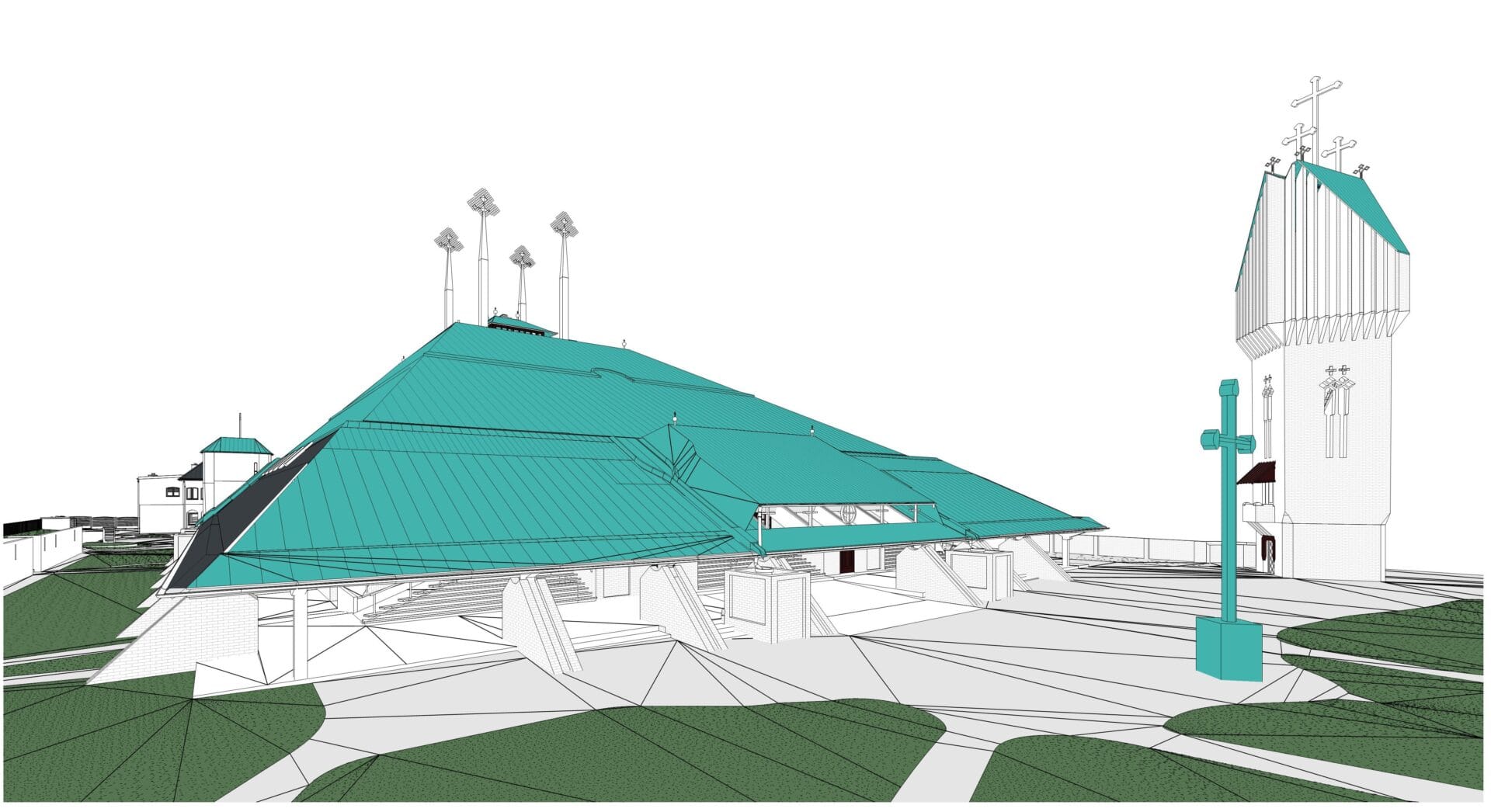

Interaktywny model 3D kościoła. Inwentaryzacja budowlana 3D.

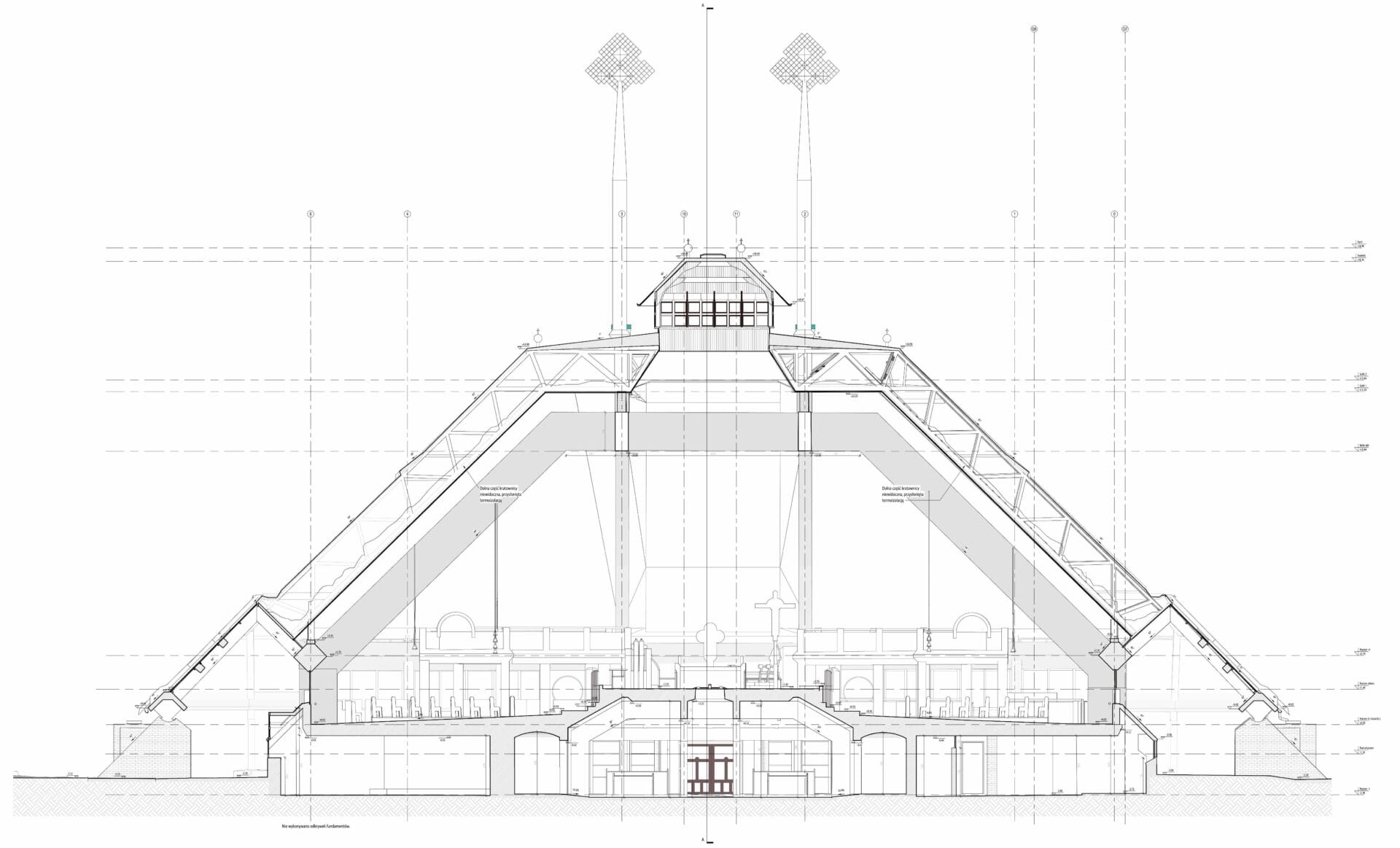

Pomiar 3D i konwersja inwentaryzacji budowlanej 3D do dokumentacji płaskiej 2D CAD.

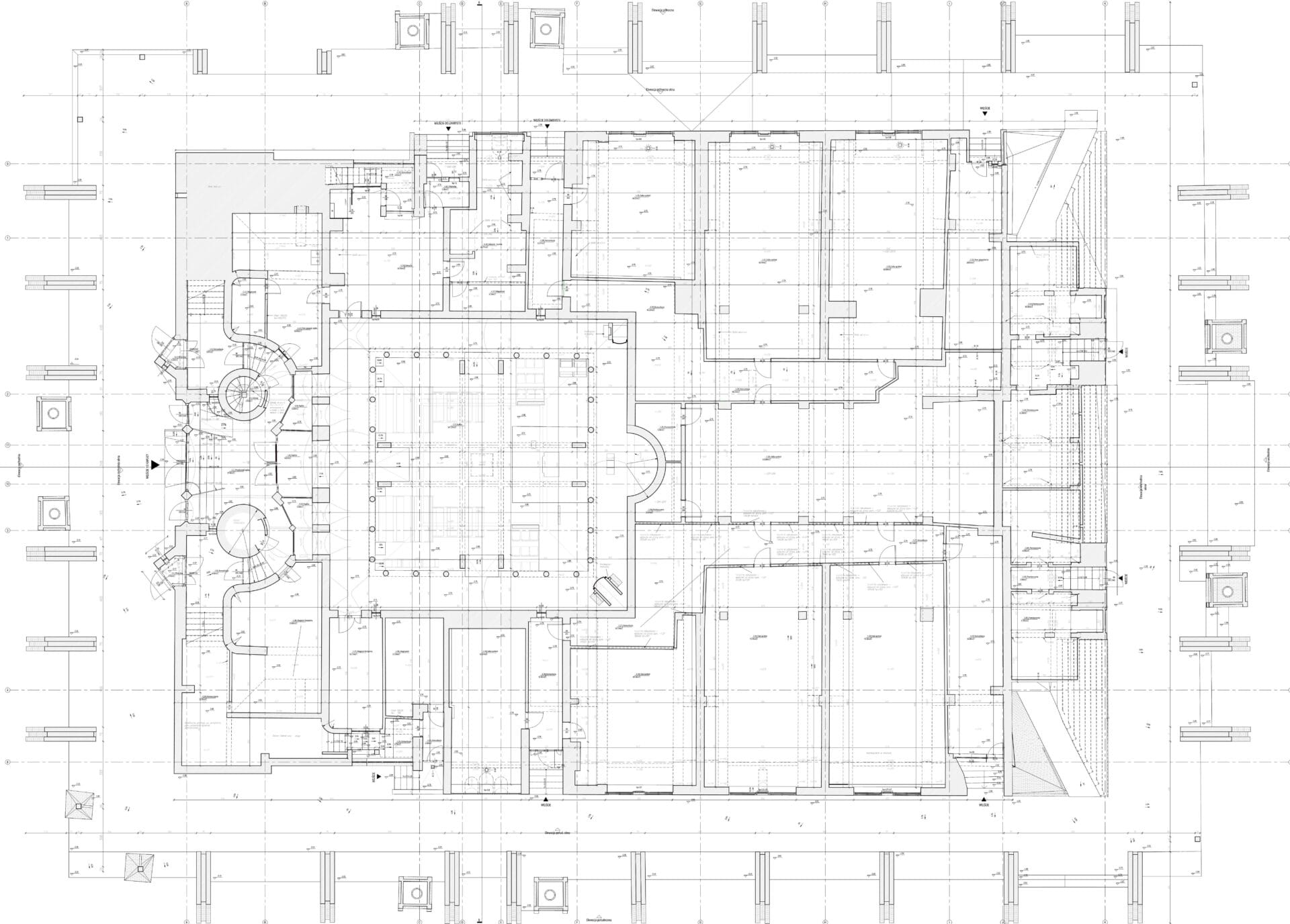

Oprócz przygotowania inwentaryzacji w postaci 3D zrealizowano również dokumentację płaską.
Dlaczego dokumentacja płaska 2D z inwentaryzacji budowlanej jest niezbędna?
- Podstawa formalno-prawna – rysunki (rzuty, przekroje, elewacje) są wymagane przy projektach przebudowy, rozbudowy, legalizacji czy zgłoszeniach do urzędów.
- Dokładne rozpoznanie stanu istniejącego – pozwala zweryfikować rzeczywiste wymiary, układ konstrukcyjny, grubości ścian, poziomy stropów czy odchyłki od pionu.
- Bezpieczne projektowanie zmian – minimalizuje ryzyko kolizji instalacyjnych i konstrukcyjnych.
- Kontrola kosztów – precyzyjne dane ograniczają błędy w przedmiarach i kosztorysach.
- Archiwizacja stanu obiektu – stanowi zapis dokumentacyjny przed remontem, modernizacją lub konserwacją.
- Wsparcie prac konserwatorskich – w obiektach zabytkowych umożliwia wierne odtworzenie detali i proporcji.
Jakie efekty daje zastosowanie skanowanie 3D?
- Wysoka dokładność pomiaru – skanowanie laserowe generuje chmurę punktów odwzorowującą geometrię kościoła (budynku) z milimetrową precyzją.
- Kompleksowość danych – rejestrowane są wszystkie elementy przestrzeni (konstrukcja, detale, instalacje), nawet trudno dostępne miejsca kościoła czy innego budynku
- Przyspieszenie prac – pomiar 3D w terenie trwa krócej niż tradycyjna inwentaryzacja ręczna, często niemożliwa do wykonania
- Możliwość wielokrotnej analizy – do danych można wracać bez potrzeby ponownej wizyty na obiekcie.
- Tworzenie modeli 3D i BIM – na podstawie chmury punktów powstaje model cyfrowy wspierający projektowanie i koordynację międzybranżową.
- Wykrywanie deformacji i odchyleń – analiza umożliwia ocenę przemieszczeń konstrukcji, nierówności czy uszkodzeń.
- Lepsza wizualizacja dla inwestora – model 3D ułatwia podejmowanie decyzji projektowych.
Efekt końcowy skanowania 3D i inwentaryzacji budowlanej
Skanowanie 3D stanowi precyzyjną bazę danych, a dokumentacja płaska (2D) jest jej uporządkowanym, projektowym zapisem. Razem z modelem 3D Revit zapewniają:
- większą dokładność,
- mniejsze ryzyko błędów,
- oszczędność czasu i kosztów,
- wyższą jakość procesu projektowego i wykonawczego.
Inwentaryzacja budowlana 3D – zamów
Zamów skanowanie 3D kościoła, budynku, domu, pałacu, zamku. Pomiary 3D i inwentaryzacja budowlana 3D m.in. w takich miastach jak Tychy, Pszczyna, Rybnik, Oświęcim, Gliwice, Mikołów, Opole, Katowice, Zabrze.
